创建一个登录Mac的物理密钥

,

买了几个树莓派的小型化版本RP2350，30块钱一个，发现它挺有意思， 刷入不同的固件可以做不同的事，包括

  • 做FIDO2物理密钥登录各种服务来实现无密码登录；
  • 做GPG的物理存储实现密钥和使用分离；
  • 做Mac的登录钥匙实现无密码登录Mac账号下面是Mac物理密钥的生成过程

编译固件·

因为要模拟有版权的内容， 所以固件要自己编译。

安装依赖项·

主要的依赖项有：

  • ARM tools (arm-gnu-toolchain), 官网下载解压即可
  • Pico SDK, Github下载解压即可
  • CMake
  • GNU Make
  • GCC tools

下载Pico Keys GPG固件·

网址是https://github.com/polhenarejos/pico-openpgp， 直接git clone即可。

运行cmake，生成Makefile·

按照pico-opengpg的文档，运行

1
2
3
4
5
6
7
8
9
cd <解压目录>
git submodule update --init --recursive
mkdir build
cd build
export PICO_SDK_PATH=<上面的SDK解压路径>
export PICO_TOOLCHAIN_PATH=<上面的ARM tools解压路径>
cmake .. -DPICO_BOARD=waveshare_rp2350_one \
         -DPICO_PLATFORM=rp2350 \
         -DVIDPID=Yubikey5

注意: 因为要使用Yubikey的工具所以要把USB硬件ID通过VIDPID设置成Yubikey5的ID 如果没有问题就

修改默认的Product Name·

1
2
cd <解压目录>/pico-keys-sdk/src/usb
vi usb_descriptors.c

把String Descriptiors里面的1和2改成Yubikey的名字

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
//--------------------------------------------------------------------+
// String Descriptors
//--------------------------------------------------------------------+

// array of pointer to string descriptors
char const *string_desc_arr [] = {
    (const char[]) { 0x09, 0x04 }, // 0: is supported language is English (0x0409)
    "YubiCo",                     // 1: Manufacturer
    "Yubikey",                       // 2: Product
    "11223344",                      // 3: Serials, should use chip ID
    "Config"               // 4: Vendor Interface
#ifdef USB_ITF_HID
    , "HID Interface"
    , "HID Keyboard Interface"
#endif
#ifdef USB_ITF_CCID
    , "CCID OTP FIDO Interface"
    , "WebCCID Interface"
#endif
};

编译·

1
2
cd <解压目录>/build
make

如果没有问题会在当前目录下生成pico-opengpg.ft2文件。

刷入固件·

按住BOOT键， 将RP2350插入USB接口。会自动识别成一个移动存储。把上一步生成的ft2文件拷入即可。等待几秒钟当LED闪烁的时候刷机完毕。

下载安装ykman cli·

在https://developers.yubico.com/yubikey-manager/Releases/下载ykman cli工具。我下载解压后是

1
2
./ykman --version
YubiKey Manager (ykman) version: 5.6.1

生成MacOS需要的Key和证书·

重新插入RP2350（正常插入，不需要按住BOOT），然后运行下面的命令生成Key和证书：

1
2
3
4
ykman piv keys generate 9a key9a.pub
ykman piv certificates generate 9a -s "CN=MacOS login"
ykman piv keys generate 9d key9d.pub
ykman piv certificates generate 9d -s "CN=encryption"

注意: 默认的PIN是123456 Admin Pin是12345678。

测试·

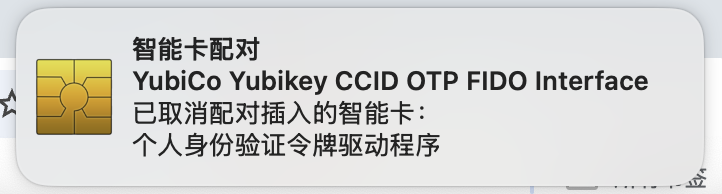

将Key重新插拔（不需要按住BOOT）。如果没有问题Mac就会弹出对话框

也可以用命令sc_auth命令。期望的输出是能够识别ykman生成的证书

1
2
3
4
$ sc_auth identities
SmartCard: com.apple.pivtoken:C5E212F78F9F48EA9E7D2B33AE5B3740
Unpaired identities:
46F8353E93EF4F609C8F09CE898054D5D99FA230        用于PIV认证的证书 (MacOS login)

或者通过ykman工具：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
ykman piv info
PIV version:              5.7.0
PIN tries remaining:      3/3
PUK tries remaining:      3/3
Management key algorithm: AES192
CHUID: 3019d4e739da739ced39ce739d836858210842108421c84210c3eb3410c5e212f78f9f48ea9e......
CCC:   No data available
Slot 9A (AUTHENTICATION):
  Private key type: RSA2048
  Public key type:  RSA2048
  Subject DN:       CN=MacOS login
  Issuer DN:        CN=MacOS login
  Serial:           3a:1b:61:76:1a:23:61:ac:65:24:6b:72:b1:1b................
  Fingerprint:      435e7af928b5acc2ecd07165254b4fe45cb5cea8d395206e................
  Not before:       2025-04-07T08:21:58+00:00
  Not after:        2026-04-07T08:21:58+00:00

Slot 9D (KEY_MANAGEMENT):
  Private key type: RSA2048
  Public key type:  RSA2048
  Subject DN:       CN=encryption
  Issuer DN:        CN=encryption
  Serial:           62:d7:ce:a2:c6:20:35:38:e2:71:55:26:95:f8................
  Fingerprint:      ece86cf9fc3ea747178fb602289b0743a1eae6a9996a0d43.................
  Not before:       2025-04-07T08:23:28+00:00
  Not after:        2026-04-07T08:23:28+00:00

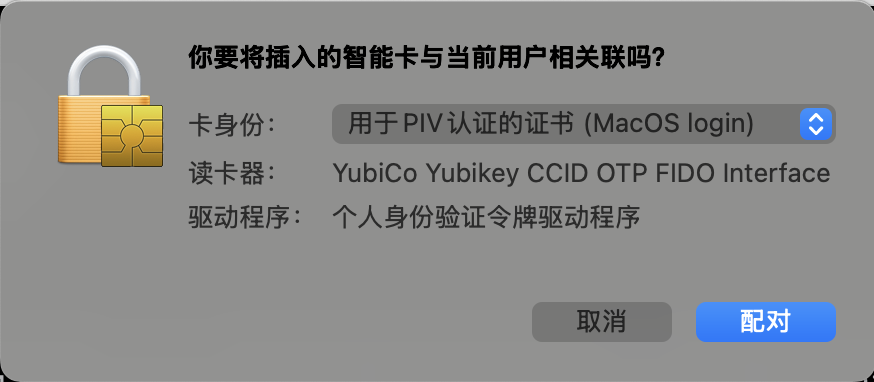

点击配对即可。如果没问题再次登录的时候就可以直接插入Key来实现免密码登录。

参考·

  • https://support.yubico.com/hc/en-us/articles/360016649059-Using-your-YubiKey-as-a-smart-card-in-macOS
  • https://support.apple.com/zh-cn/guide/deployment/depc47f60521/web (PIV预置一节）
